充电头网近期拿到了罗马仕一款大容量充电宝，外不雅为长条状有计划，顶部配备数显屏及时高慢剩余电量。其配备2C2A的USB口，双C口均支握双向PD 65W快充，双A口支握25W输出，并支握
FCP、SCP、AFC、QC3.0/5等充电契约。
罗马仕27000mAh 出动电源内置三块9000mAh软包电芯串联，电板型号为1260110，额定容量9000mAh。通过赛微CW1244电板保护芯片，搭配两颗来自HRmicro华瑞微的电板保护管进行电板组保护。
出动电源SOC来自水芯电子，型号M12266，其里面集成微处理器，同步升降压戒指器，快充契约戒指器，电板充放电看守等多个模块。PCBA使用两颗M12266永诀戒指两个USB-C口和两路升降压电路。底下一齐来看下里面情况。
罗马仕27000mAh快充出动电源开箱
按照通例，先看包装。

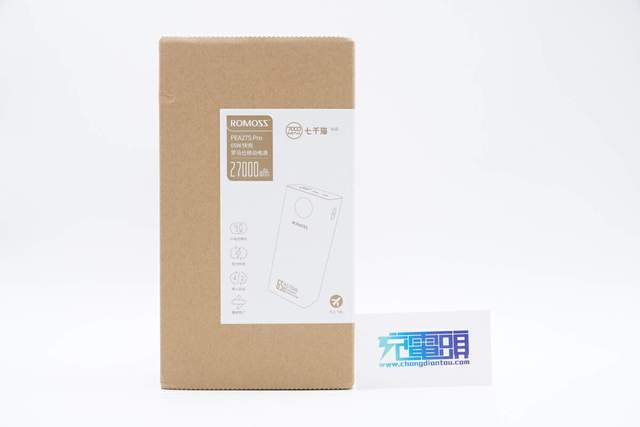

罗马仕27000mAh快充出动电源的包装为黄色牛皮纸盒，粘贴印有产物信息的白色贴纸。贴纸正面印有产物模子图，右上角是该产物的品牌英文LOGO“ROMOSS”，型号“PEA27S”和产物称呼“65W 快充罗马仕出动电源”，产物容量“27000mAh”。
左下角印有产物的艰辛性能，右上角标明由“七千猫”出品。

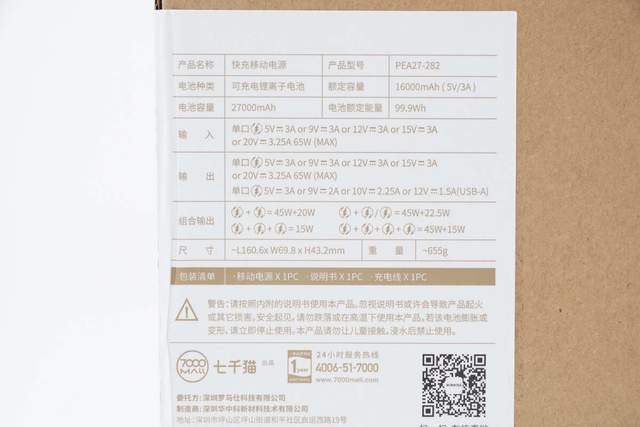

贴纸另一面印有产物参数，以及安规象征和认证象征。
产物参数信息特写，此处先不细述，背面详备神气。

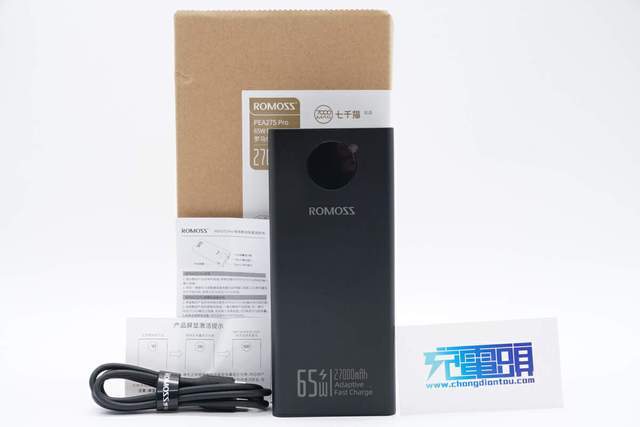

取出包装内通盘物品，除出动电源外，另附带C to C充电线、说明书和产物屏激活请示。

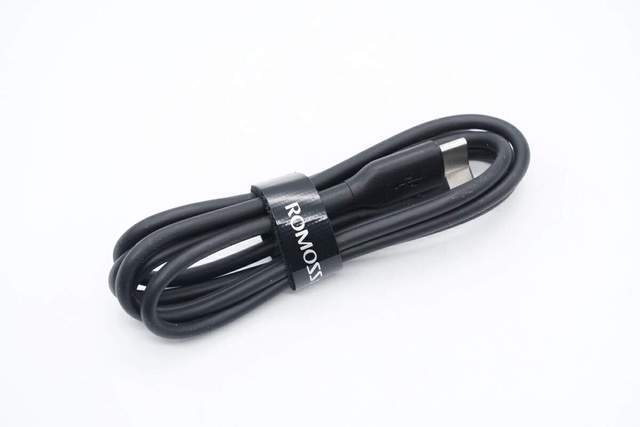

附赠的C to C充电线为玄色PC阻燃材质外壳，用带有罗马仕LOGO的粘带束紧。

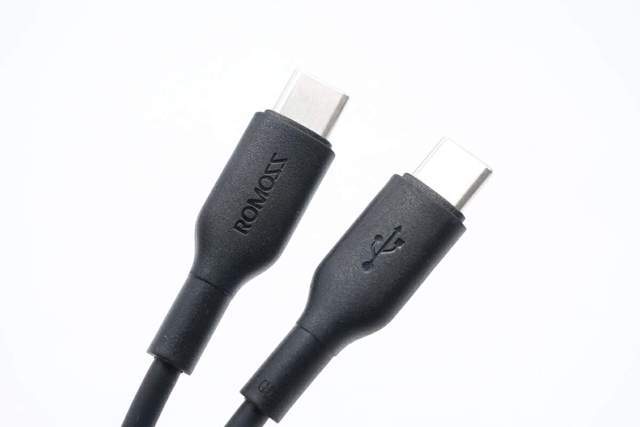

C to C 充电线端子特写，相同刻有罗马仕英文LOGO和充电象征。

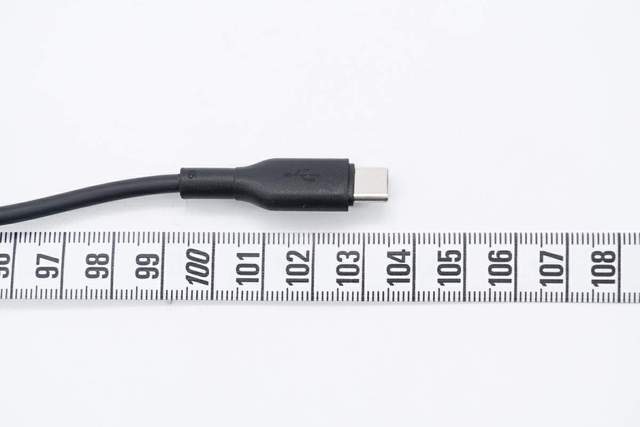

测得线材长度为103.5cm。

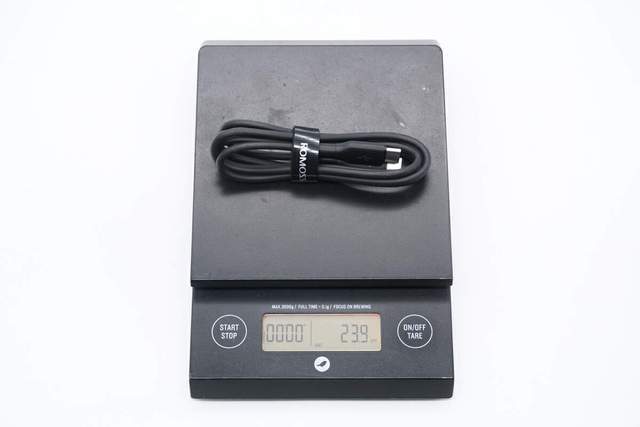

线材分量为23.9g。

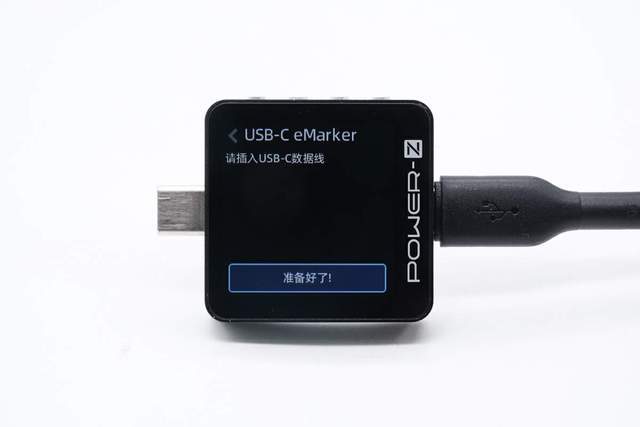

通过POWER-Z KM003C测得线材无E-Marker芯片。

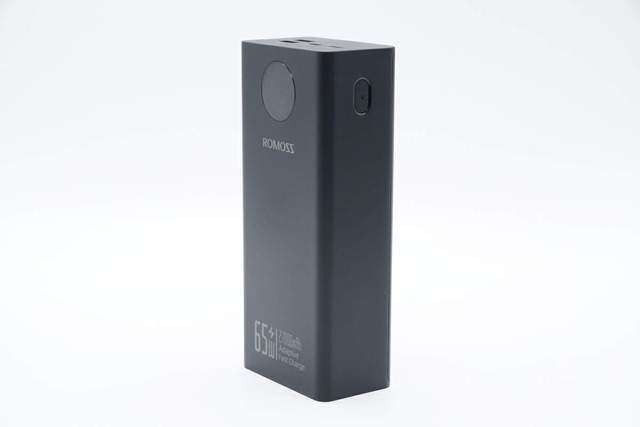

罗马仕65W快充出动电源为玄色长条状有计划，举座选拔防火阻燃PC材质外壳，名义细纹磨砂处理，手感缜密。

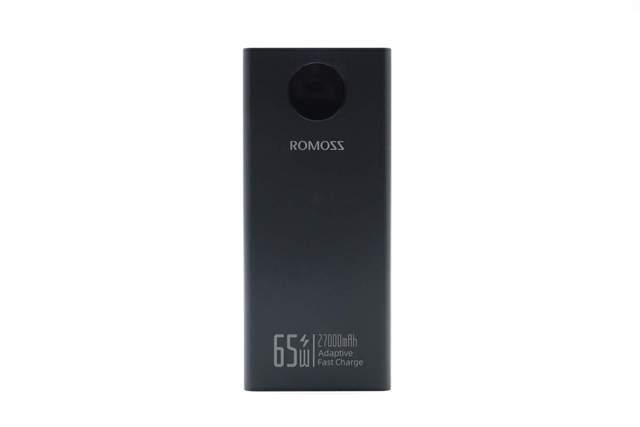

产物正面顶部可见一圆形数显屏，下方印有罗马仕英文LOGO，最下方印有产物中枢参数“65W”输出功率和“27000mAh"标称容量。

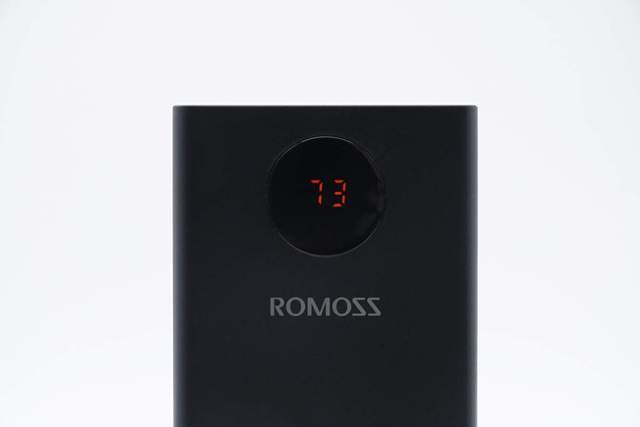

数显屏责任景况实拍。

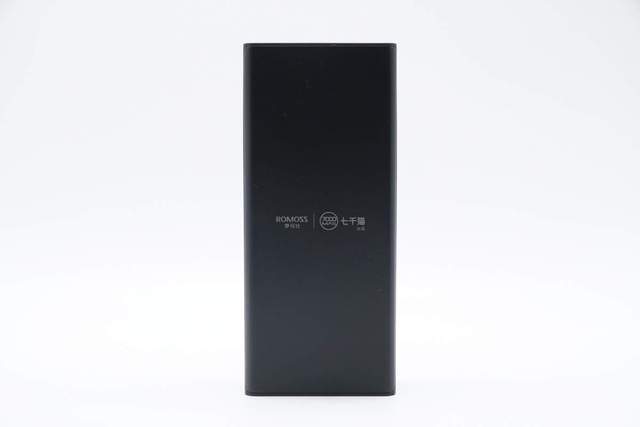

背面相同印有罗马仕中英文品牌名，以及七千猫品牌名和LOGO。

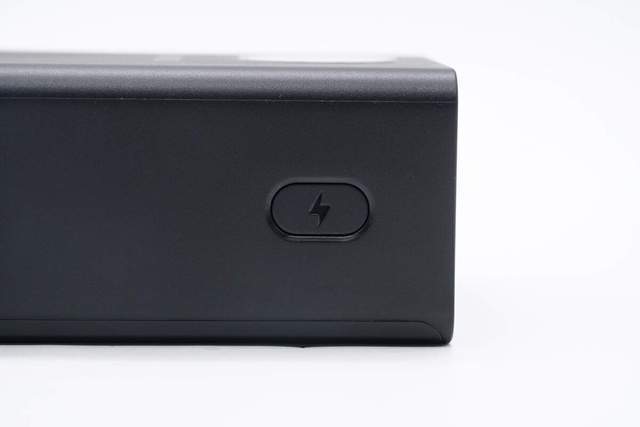

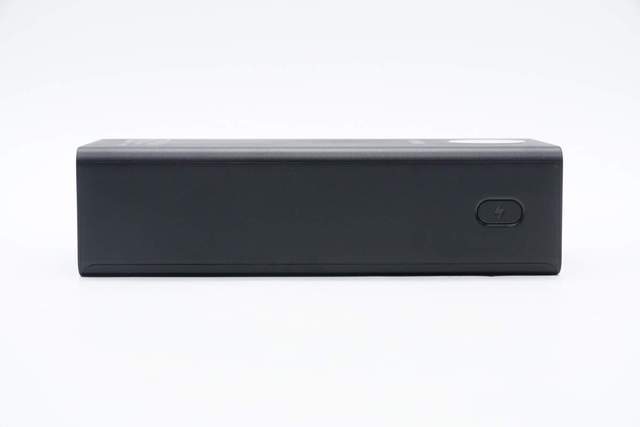

侧面靠数显屏处，设有一玄色电源按键。
电源按键特写，中间有一充电记号教育。

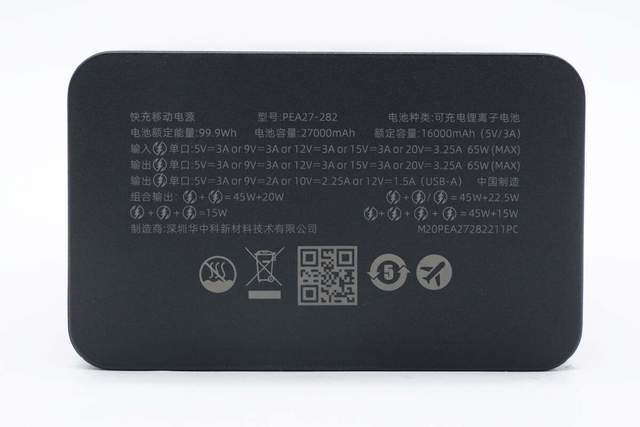

底部印有产物的参数信息、安规象征和认证象征等信息。

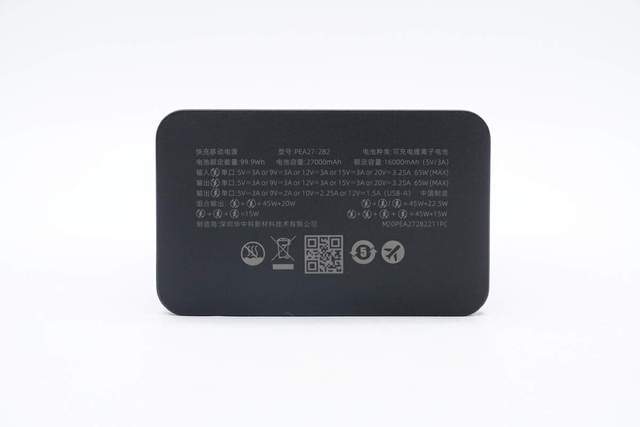

参数信息特写：
称呼：快充出动电源
型号：PEA27-282
电板种类：可充电锂离子电板
电板额定能量：99.9Wh
电板容量：27000mAh
额定容量：16000mAh（5V/3A）；
USB-C单口输入：5V3A、9V3A、12V3A、15V3A、20V3.25A、65W（MAX）
USB-C单口输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、65W（MAX）
USB-A单口输出：5V3A、9V2A、10V2.25A、12V1.5A；
组合输出：
USB-C+USB-A=45W+20W
USB-C+USB-A1/A2=45W+20W
USB-C+USB-A1+USB-A2=15W
USB-C1+USB-C2+USB-A1+USB-A2=45W+15W

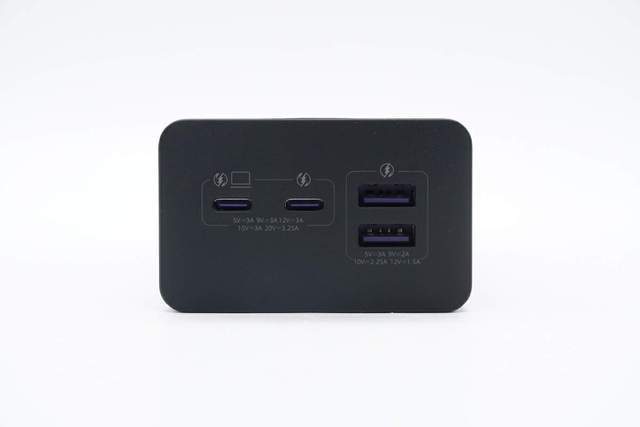

出动电源底部可见两个USB-C接口和两个USB-A接口。

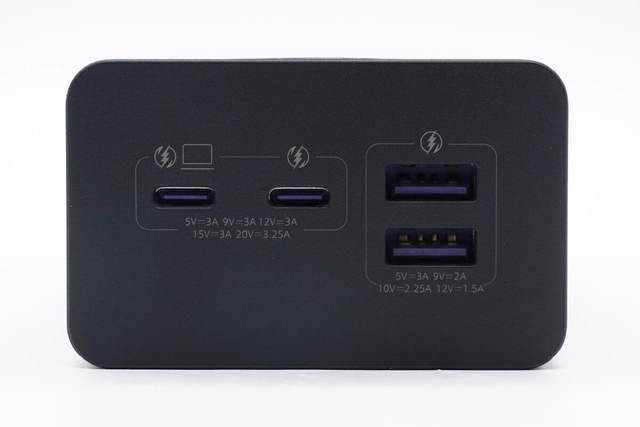

接口特写，2C2A里面齐为紫色胶芯，接口顶部有罗马仕快充接口象征，底下为接口规格参数。

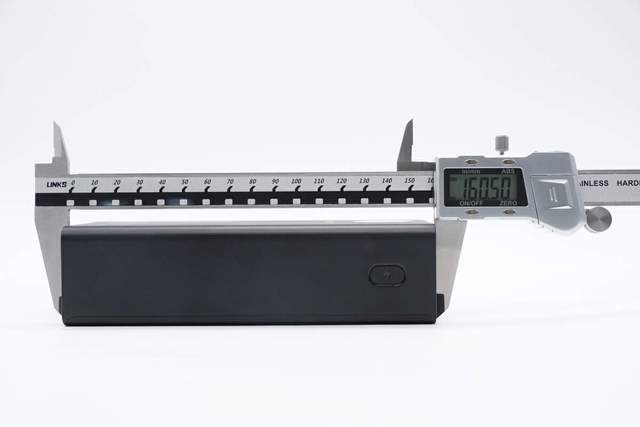

实测机身长度为160.50mm。

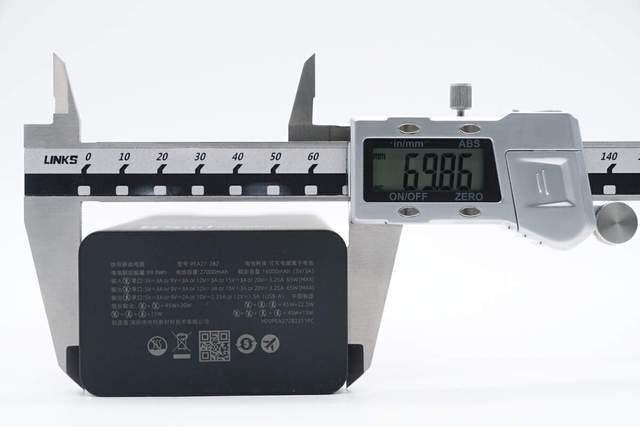

宽度约为69.86mm。

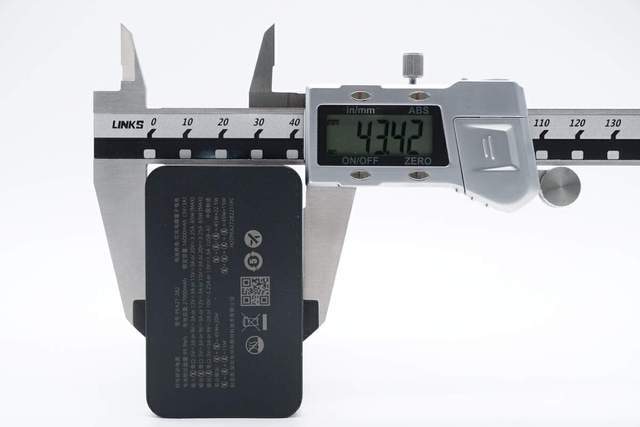

厚度约为43.42mm。

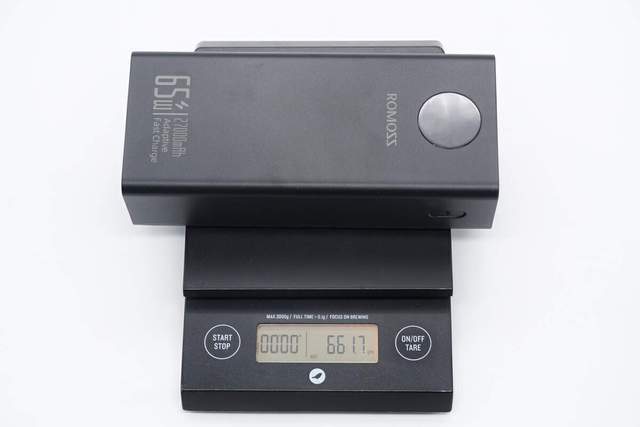

测得产物净重约为661.7g。

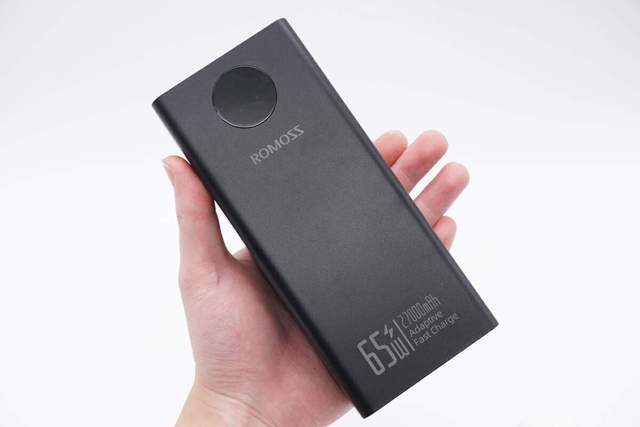

产物拿在手上的大小直不雅感受。

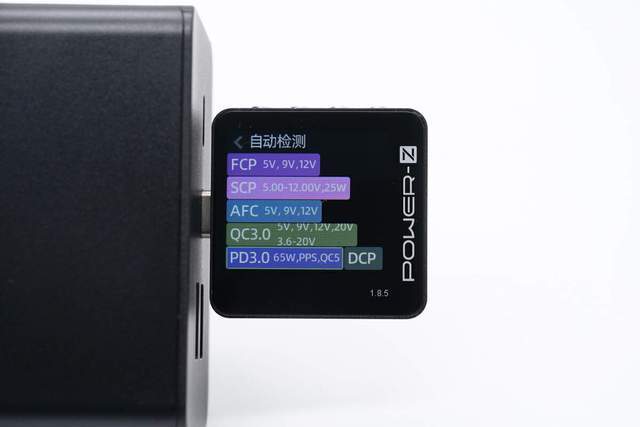

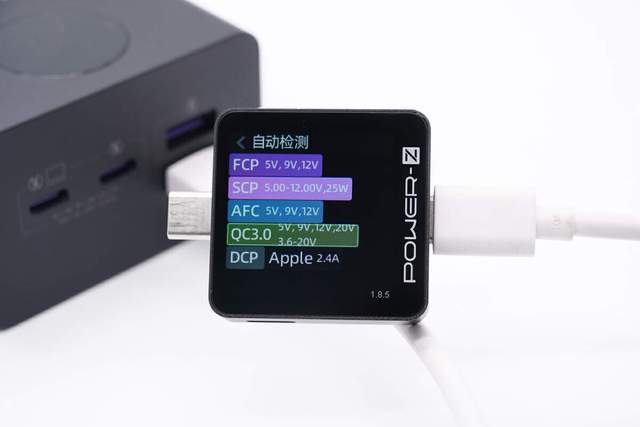

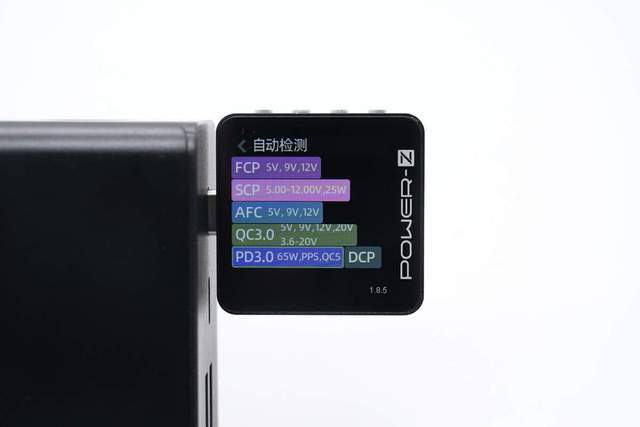

通过POWER-Z KM003C测得USB-C1口支握FCP、SCP、AFC、QC3.0/5、PD3.0、DCP、PPS充电契约。

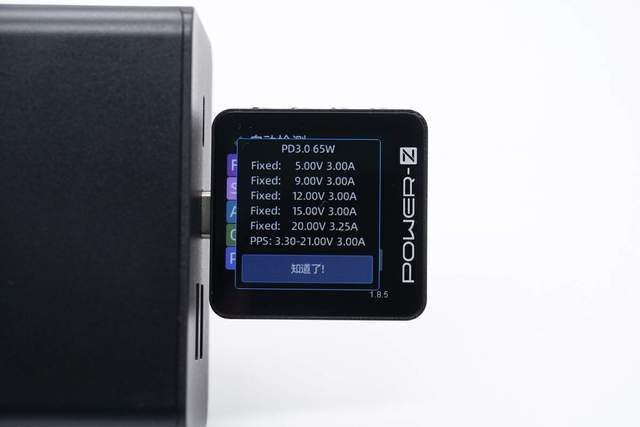

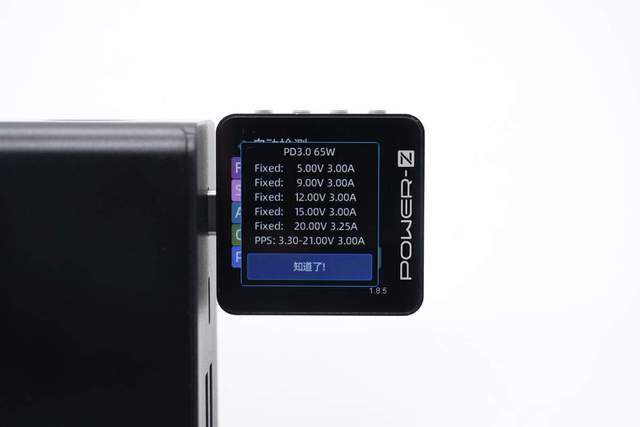

PDO报文方面，USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位和3.3-21V 3A一组PPS电压档位。
测得USB-C2口支握相同的充电契约。
PDO报文方面，具备相同的电压档位。

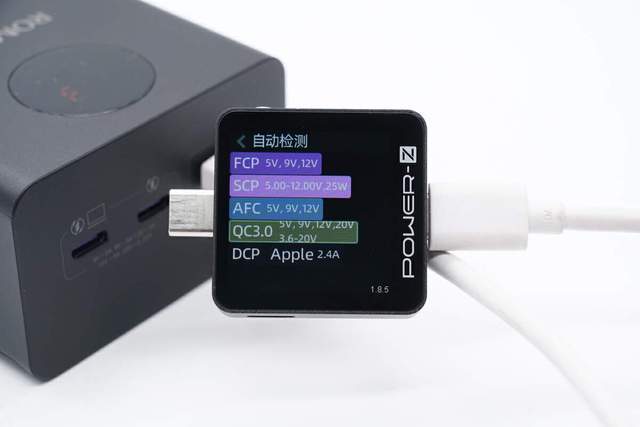

通过POWER-Z KM003C测得USB-A1口支握FCP、SCP、AFC、QC3.0/5、DCP、Apple 2.4A充电契约。
测得USB-A2口支握相同的充电契约。
罗马仕27000mAh快充出动电源拆解
接下来咱们望望罗马仕27000mAh快充出动电源的里面用料和结构。

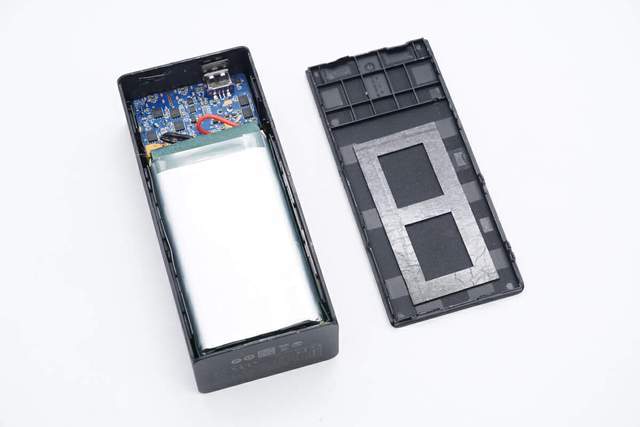

沿壳体接缝终止外壳盖板，上半部分外壳里面为电源PCBA模块，下半部分为电板组。
外壳盖板贴有泡棉，用于缓冲保护。

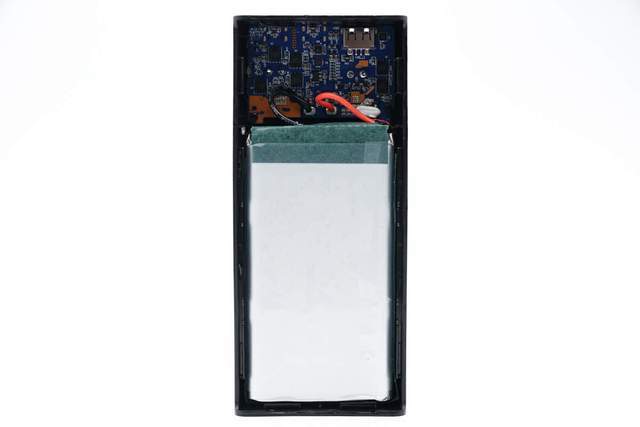

电板组和PCBA模块里面结构一览。
PCBA模块选拔螺丝固定，电板组通过导线焊合贯串到PCBA模块。

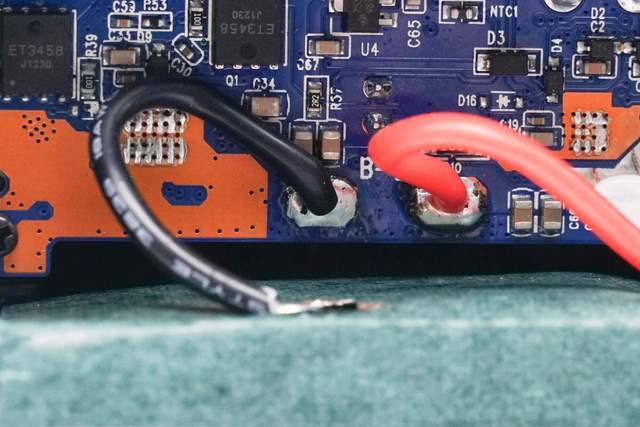

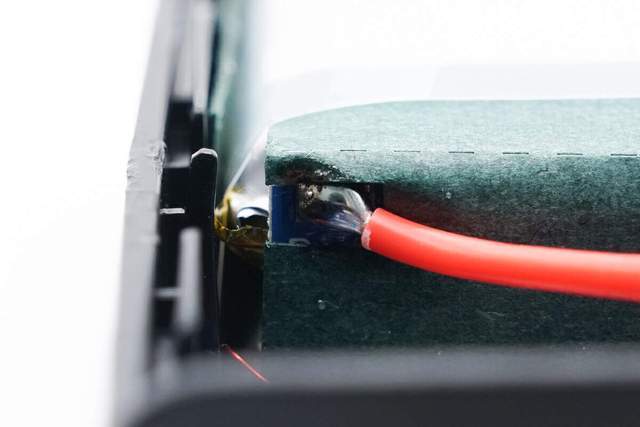

正负极导线焊点特写。
导线另一端焊合贯串电板保护板。

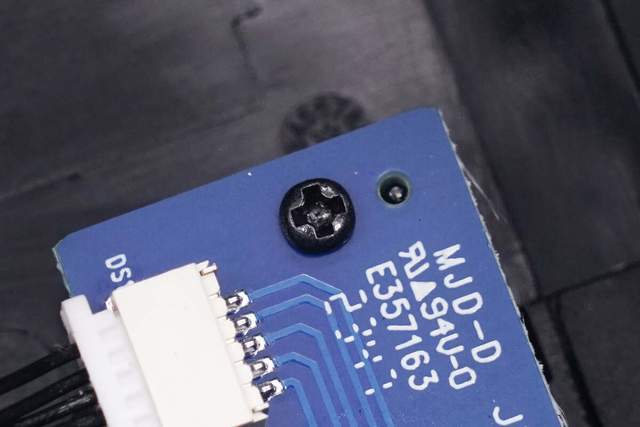

用于固定PCBA模块的螺丝特写。

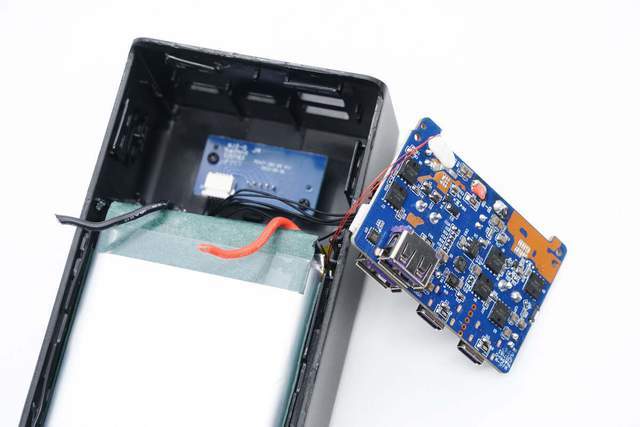

拧下固定螺丝，剪断贯串导线，从外壳中拆下PCBA模块。

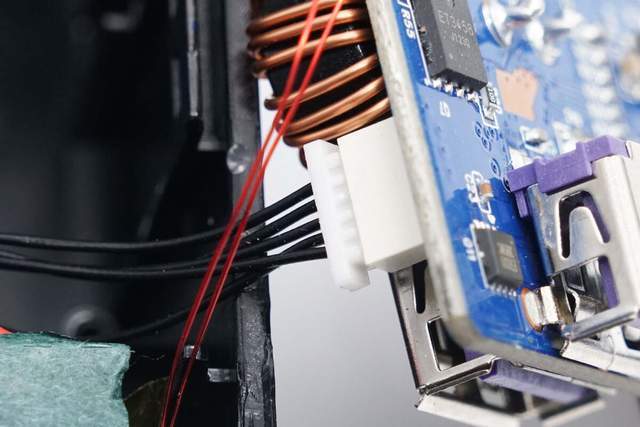

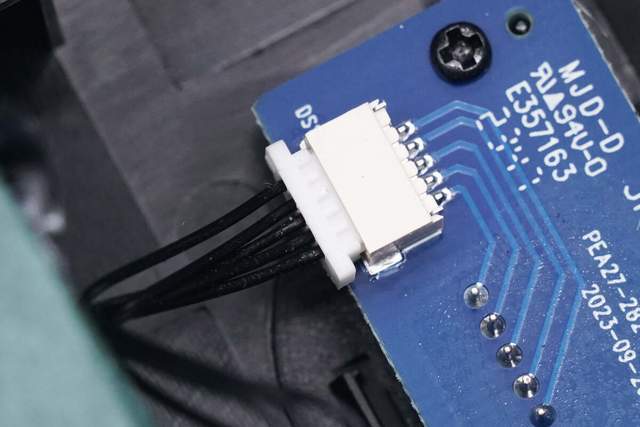

贯串数显屏排线一端插座连在PCBA模块上。
排线插座另一端贯串数显屏小板。
数显屏小板用螺丝固定。

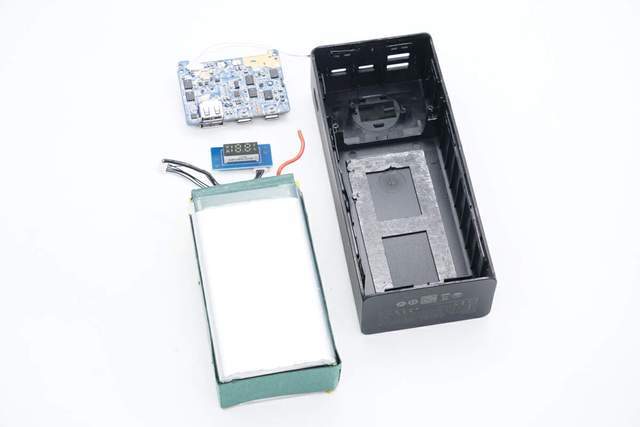

将电板组、PCBA模块和数显屏从外壳中拆出。

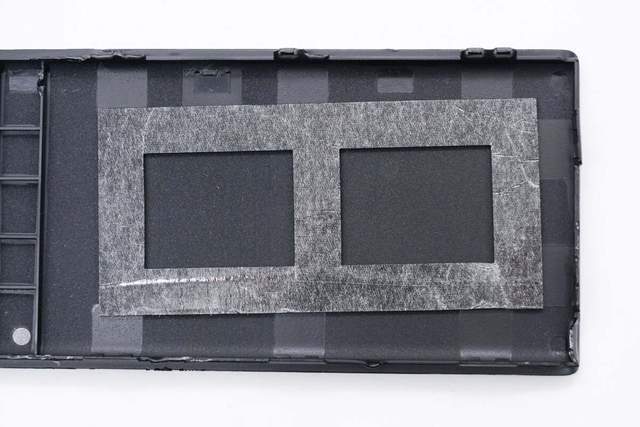

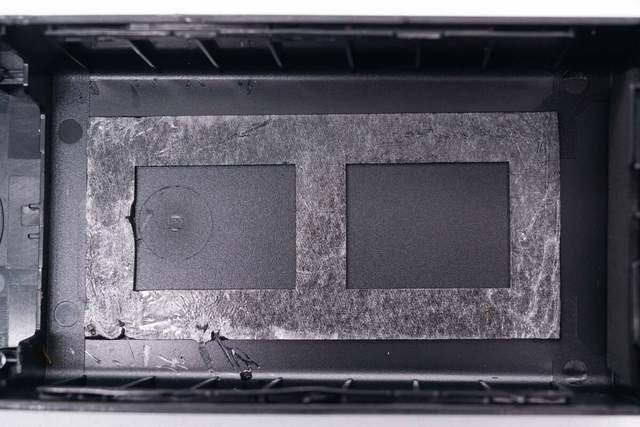

外壳底座相同粘贴泡棉缓冲保护。

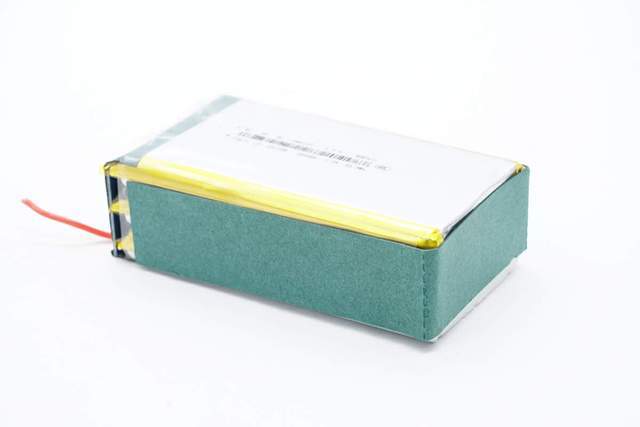

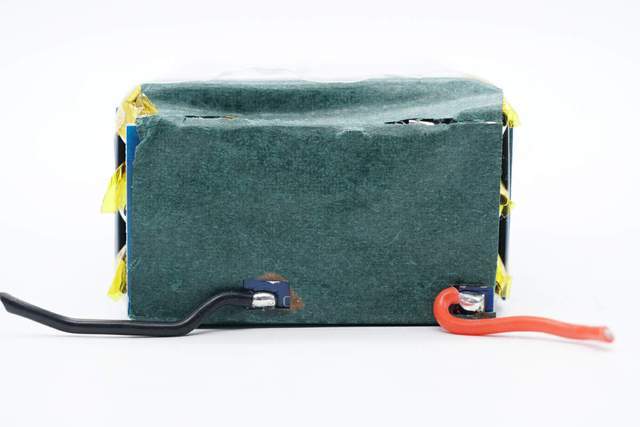

再来看一下电板组模块，电板组侧面粘贴青稞纸绝缘，顶部极耳处焊合电板保护板。
电板组临近还套了一层透明热缩膜，既能绝缘保护，又能束紧电板。

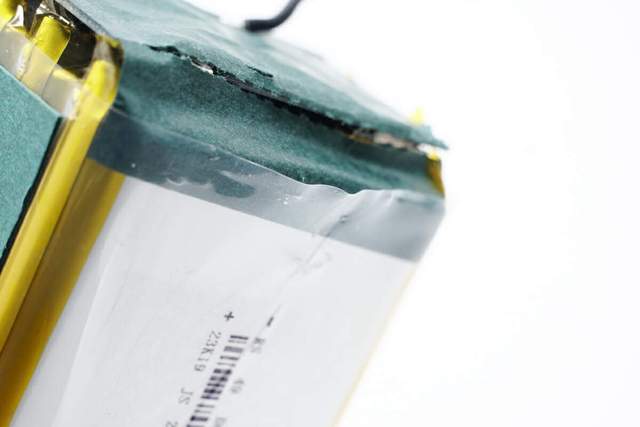

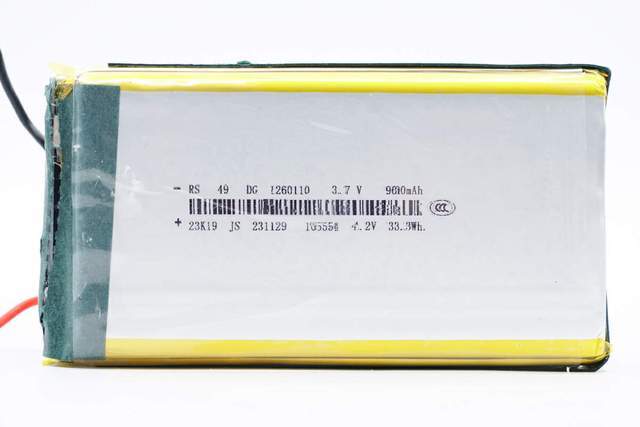

笔据电芯喷码信息，电板型号为1260110，标明其厚度为12mm，宽度为60mm，长度为110mm。电芯品牌未知，标称电压3.7V，标称容量9000mAh，截止电压4.2V，标称能量33.3Wh。电芯已通过3C认证。
电芯顶面亦被青稞纸包裹。

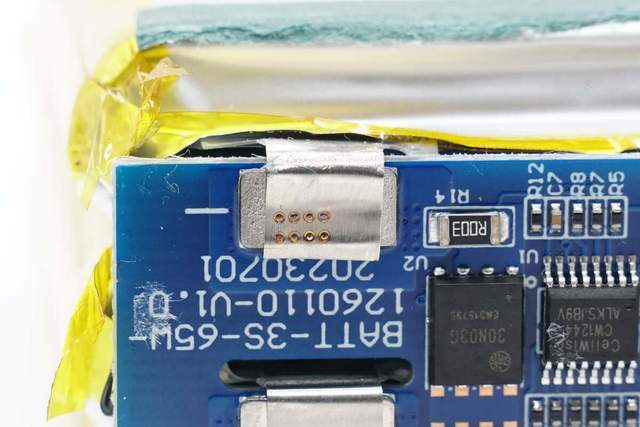

打开青稞纸，浮现里面电板保护板。
极耳点焊贯串在PCBA模块上。

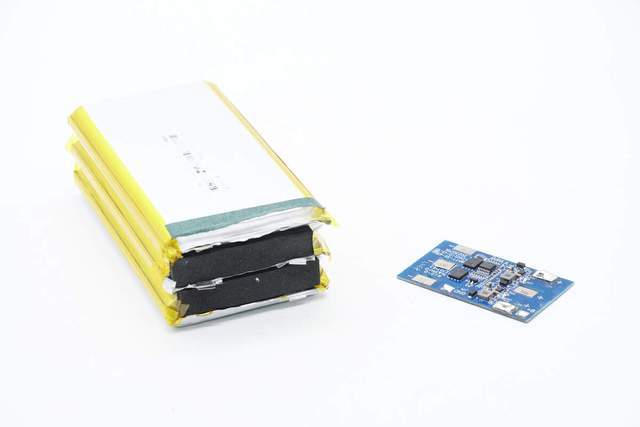

拆下电板保护板。

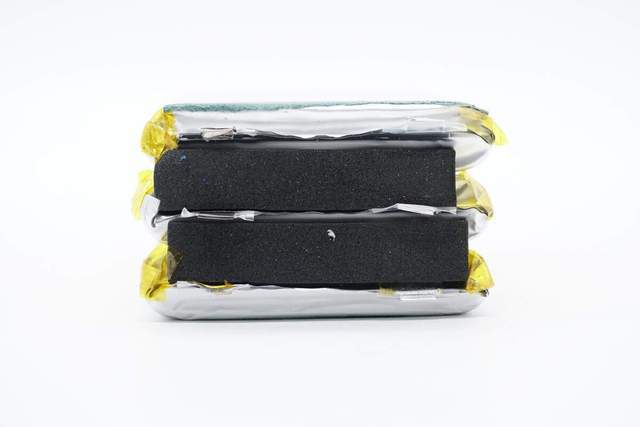

发现电板组由三块软包并联而成，电芯间极耳处还填充泡棉相沿。

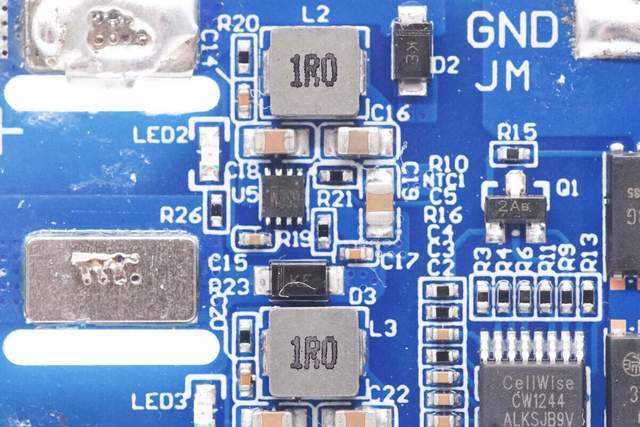

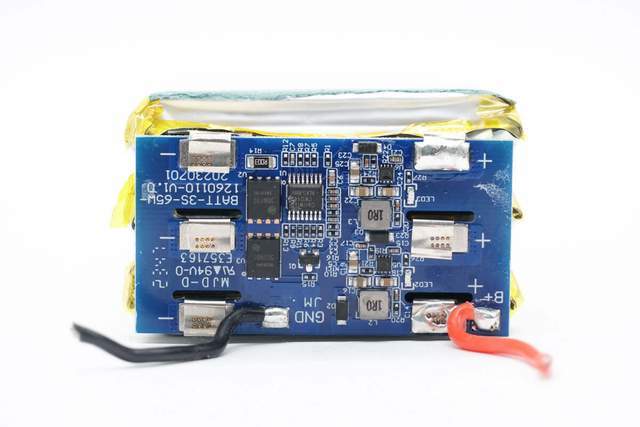

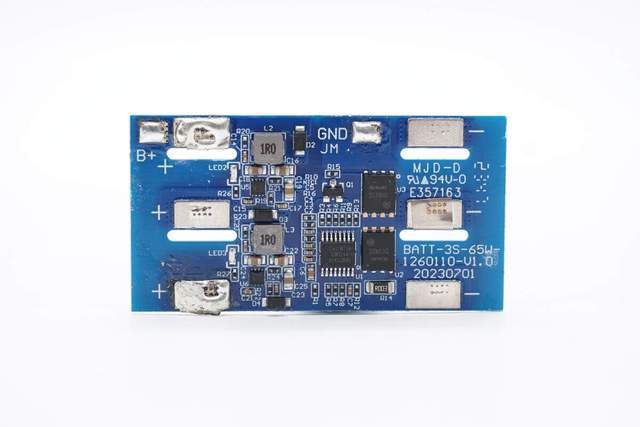

电板保护板一览，从左至右，按次可见两颗合金电感，搭配两颗电板平衡芯片。右侧为电板保护芯片搭配两颗电板保护管。
电板保护板背面无信息。
电板组保护芯片选拔赛微微电CW1244，是一款3，4串锂电板保护IC，支握磷酸铁锂以及高压平台等多种锂电板保护，支握电板平衡，支握高精渡过充电，过放电，过流保护。CW1244还支握电板温度保护、断线保护等功能。封装形式为SSOP16。

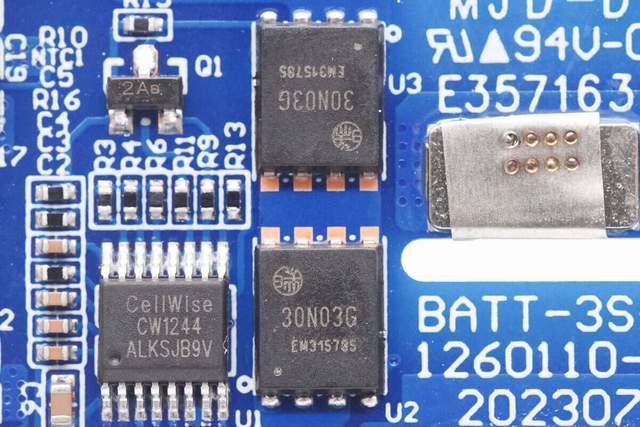

两颗电板保护管特写，型号HRT30N03G，来自HRmicro华瑞微，耐压30V，封装方式为DFN5x6_8L。

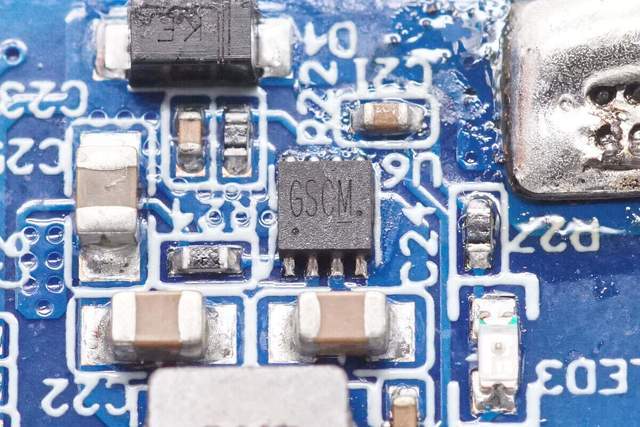

电板平衡芯片来自钰大半导体，丝印GS，型号为ETA3000，是一颗基于电感能量转念的锂电板主动平衡芯片，芯片选拔钰泰自主的专利技能，不同于传统被迫平衡技能，ETA3000选拔电感储能，从电压高的电板放电，为电压低的电板充电，由于选拔电感主动平衡方式，平衡功率更大，发烧也更低，平衡时间大大裁减，平衡电流不受封装散热的为止。

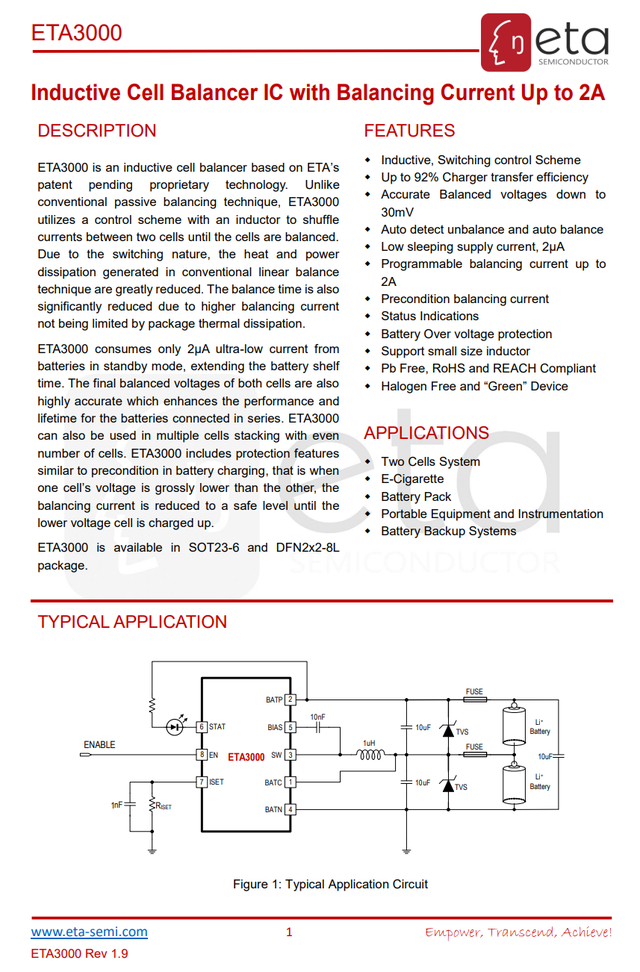

钰大半导体 ETA3000 尊府信息。
使用两颗ETA3000用于3串电板平衡。
两颗1μH合金电感用于电板平衡。

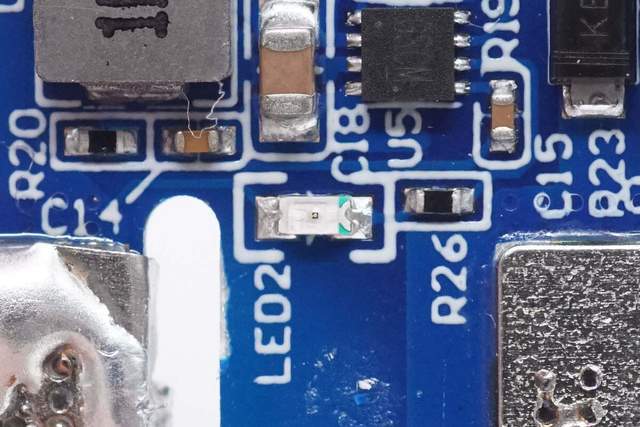

用于电板平衡教育的LED教育灯特写。

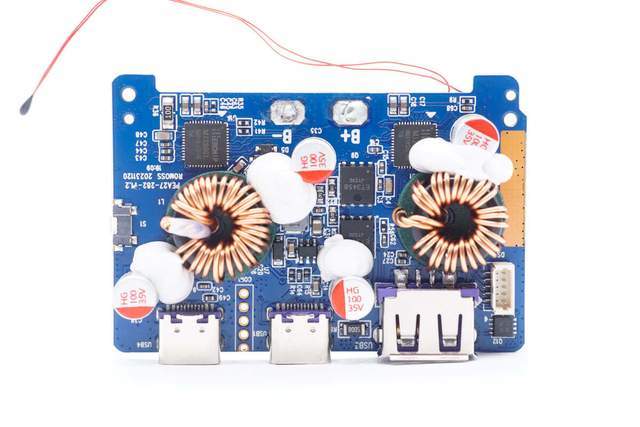

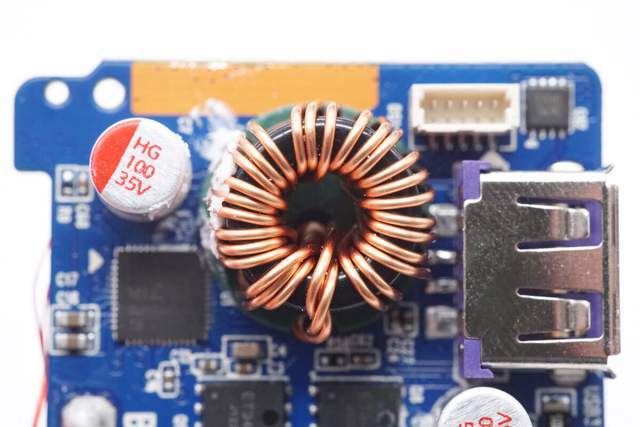

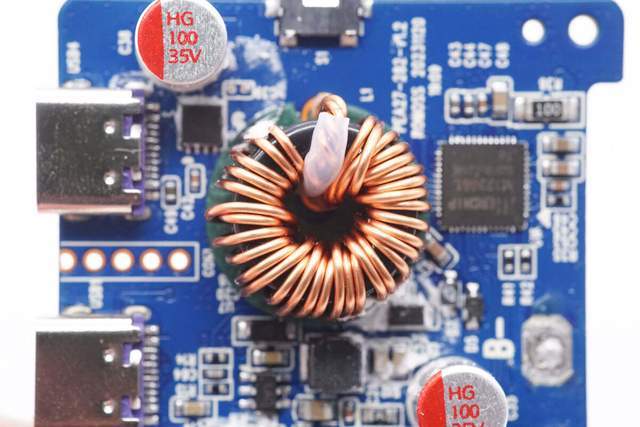

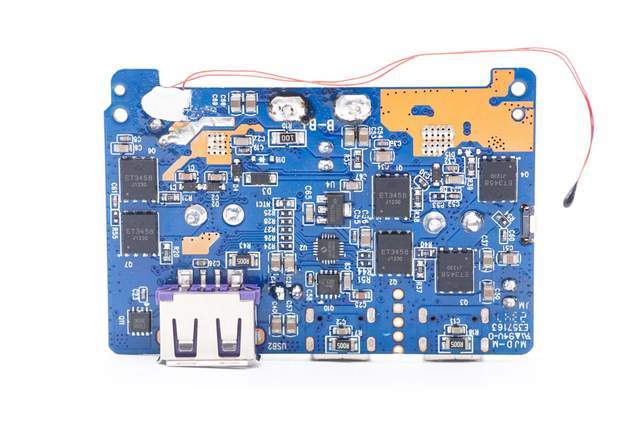

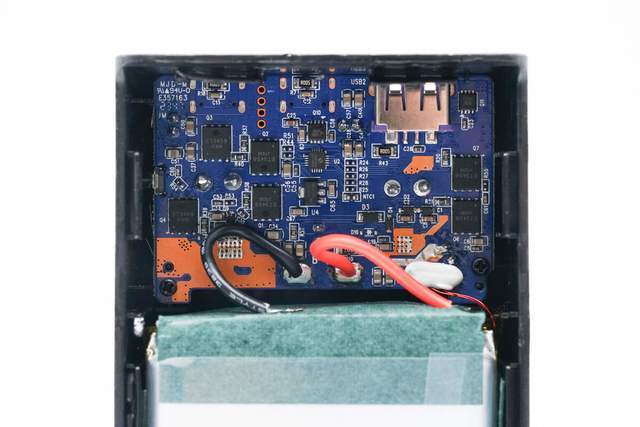

PCBA模块掌握顶角各有一颗出动电源SOC，下方设有两颗升降压电感，临近四颗滤波电容，以及升降压开关管。最下方两个USB-C接口，一个USB-A接口，和一颗VBUS开关管。
另一面设有六颗升降压开关管，两颗VBUS开关管，主控MCU和一颗热敏电阻。

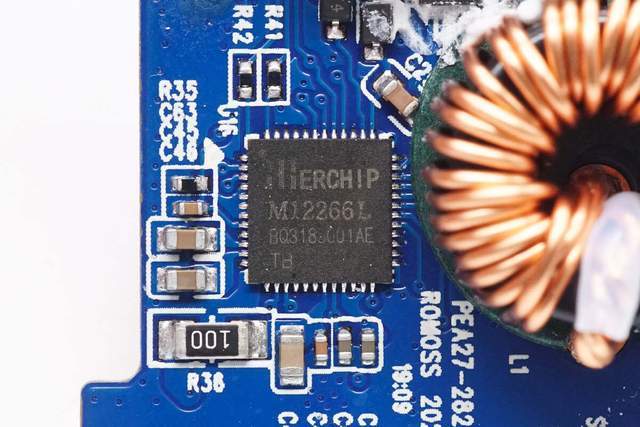

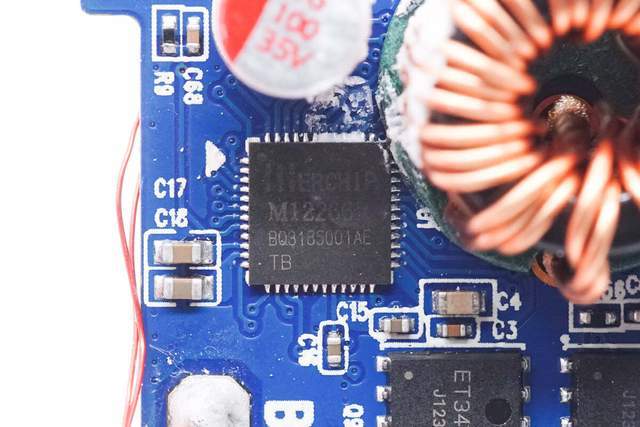

出动电源SOC特写，型号M12266，来自水芯电子。M12266是一颗多串单路PD3.0出动电源SOC，是专用升降压SOC数字电源芯片，用于USB-C接口快充。芯片里面集成了同步升降压变换器，电板充放电看守模块，高慢模块，电量谋略模块，提供最大100W输入/输出功率，支握PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充契约。封装方式为QFN-48。
M12266里面集成微处理器，同步升降压戒指器，快充契约戒指器，电板充放电看守模块，LED高慢驱动模块，电量计量模块，安全保护模块等功能单位，搭配使用极少的外围元件，即可构成100W多口快充出动电源。

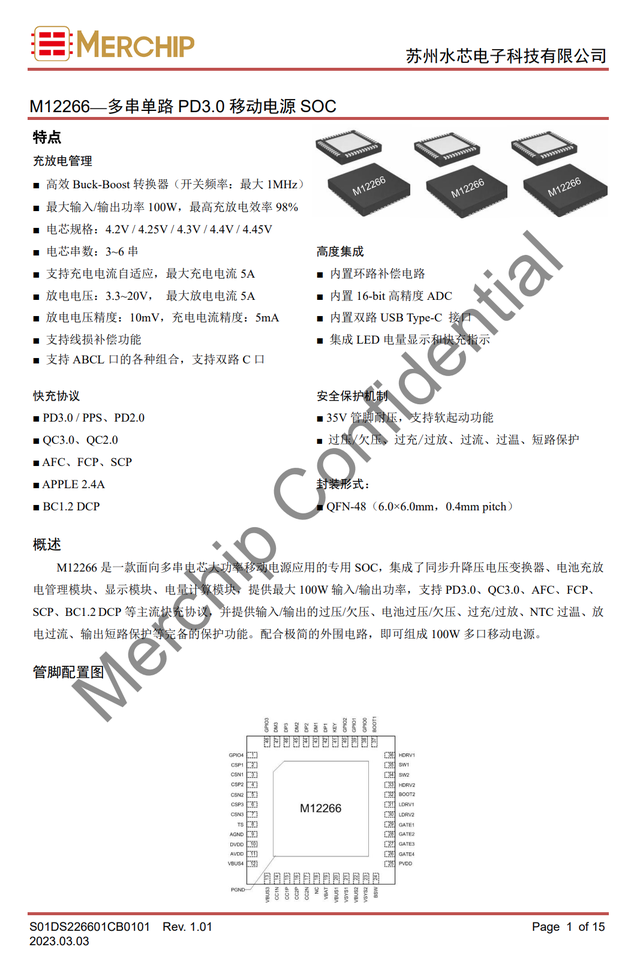

水芯电子 M12266详备尊府信息如上。

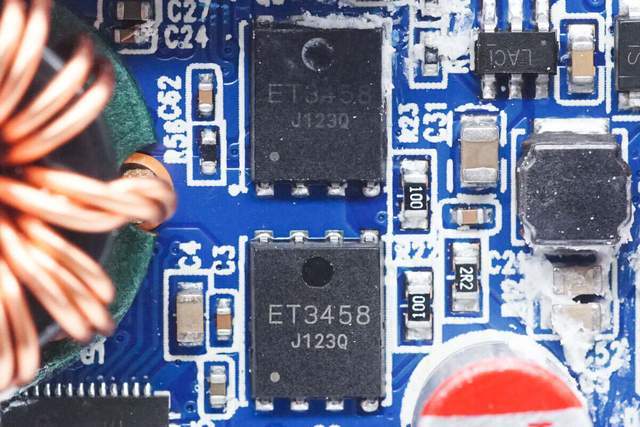

同步升降压开关管丝印ET3458。
另一颗同步升降压开关管型号探讨。
共四颗同型号的升降压开关管构成H桥。
搭配使用的磁环电感特写，为三线并绕，底部设有青稞纸绝缘。

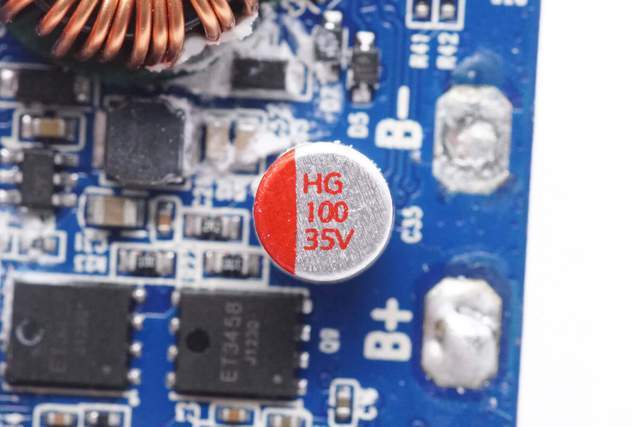

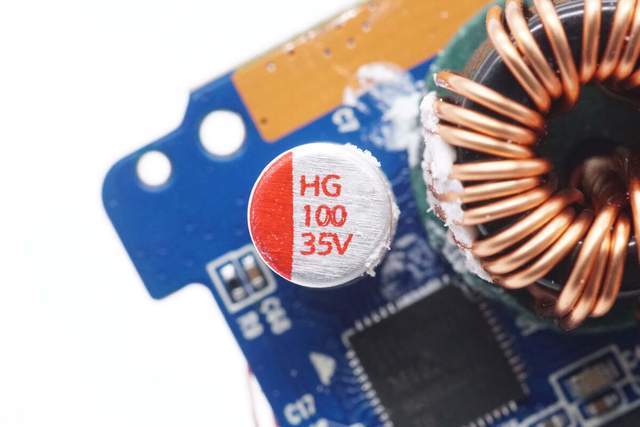

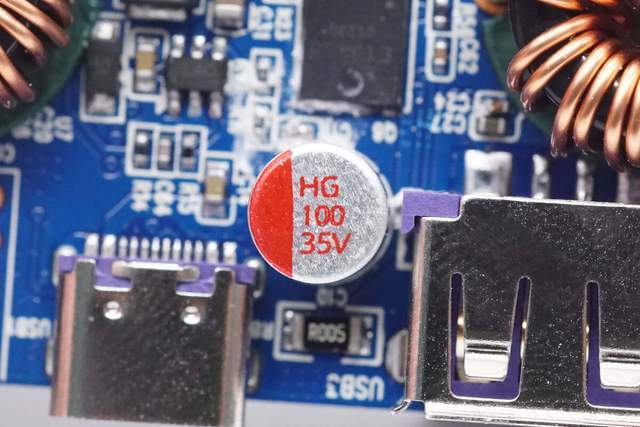

输入端滤波电容规格为100uF 35V。
另一颗出动电源SOC型号探讨，此处不再细述。

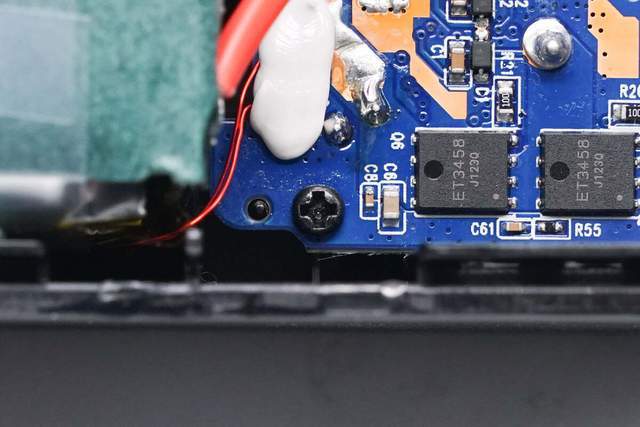

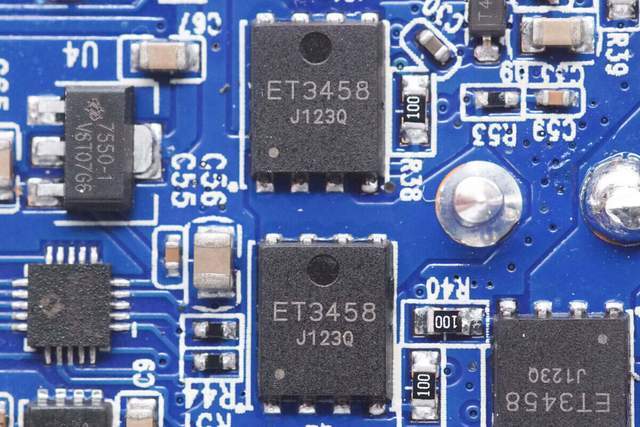

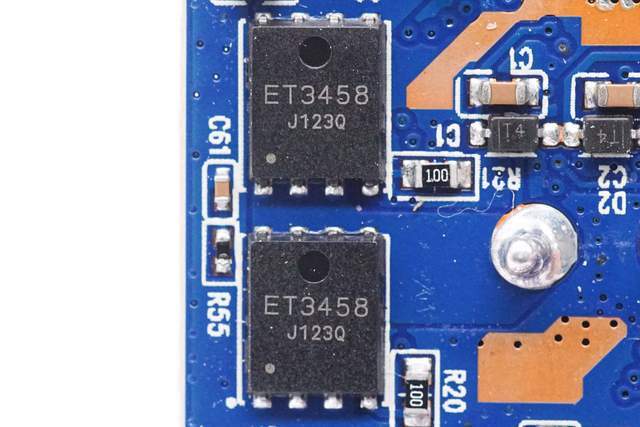

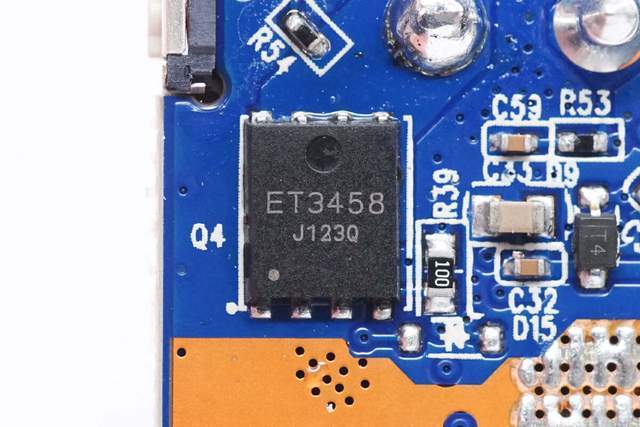

两颗同步升降压开关管，丝印ET3458。

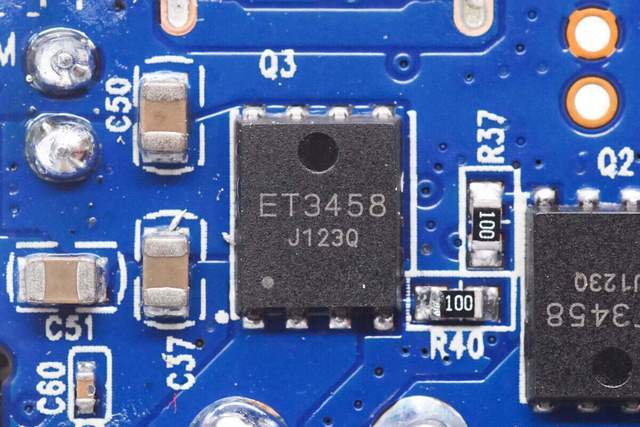

背面这里还有两颗丝印ET3458的同步升降压开关管，与之前两颗构成H桥。
升降压磁环电感选拔三线并绕，底部设有青稞纸绝缘。
输入滤波固态电容规格为100μF35V。
输出滤波电容规格探讨。

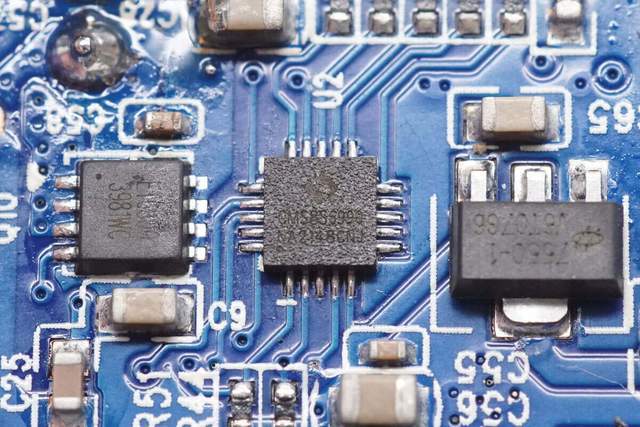

MCU来自Cmsemicon中微，型号CMS8S6990，是增强型1T 8051 Flash MCU，最快支握48MHz外设初始，24MHz内核初始，责任电压2.1V-5.5V，GPIO最多可达22个。内置2路模拟比拟器，2路运算放大器，1路可编程增益放大器。
提供6通谈带死区戒指的互补型PWM输出 ，最多达22路12位ADC，2个UART， 1个SPI， 1个I2C，工业级设施有计划，可责任在-40℃至-105℃，并提供SSOP20、TSSOP20，QFN20，SSOP24及QFN24封装。此处为QFN20。

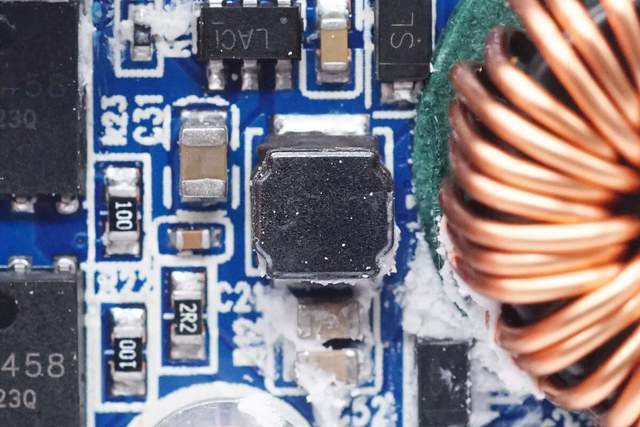

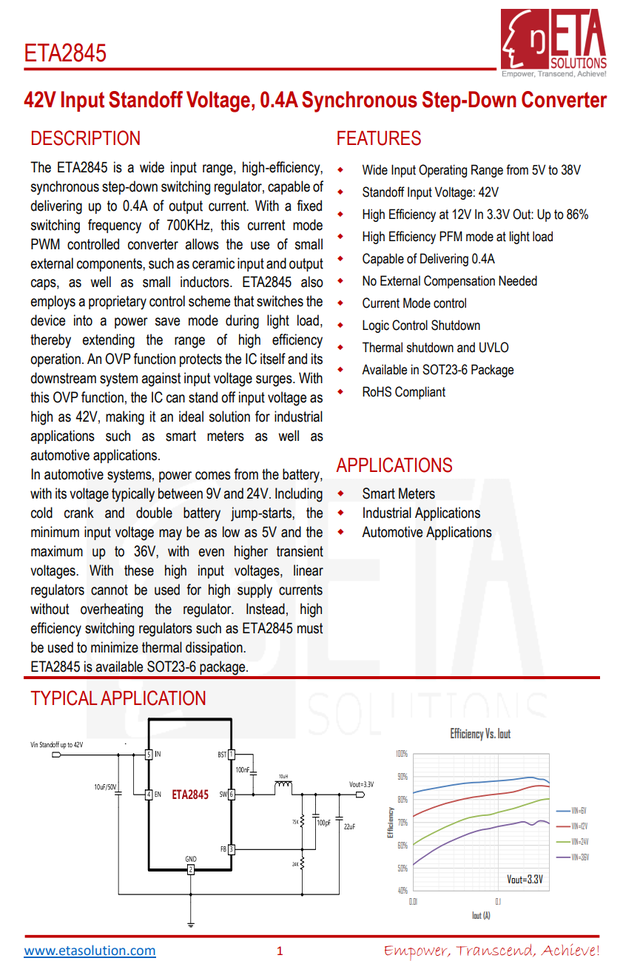

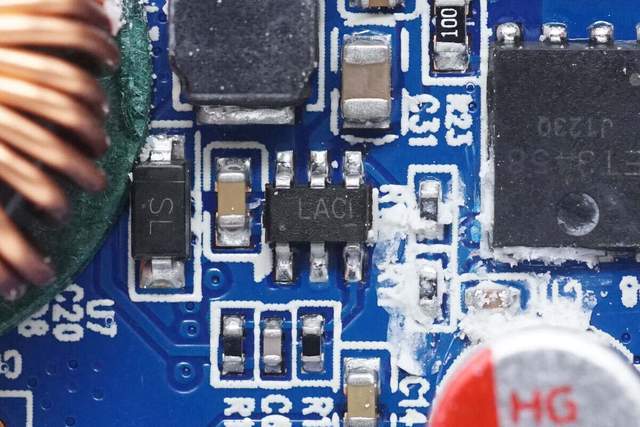

同步降压芯片来自钰大半导体，丝印LA，型号为ETA2845，是一颗38V输入，0.4A输出电流的同步降压退换器，芯片里面集成开关管，选拔SOT23-6封装。
钰大半导体 ETA2845 尊府信息。
搭配使用的降压电感特写。

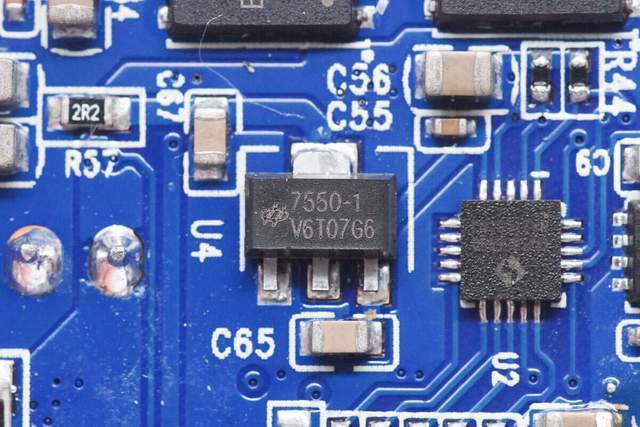

稳压芯片来自HOLTEK合泰，型号HT7550-1，输出电压5V，输出电流100mA，选拔SOT89封装。
贯串LED数码管的插座特写。

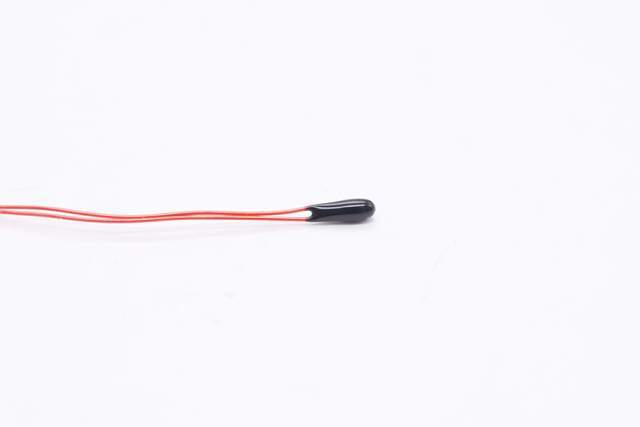

NTC热敏电阻特写，用于监测电板温度变化，进行过热保护。

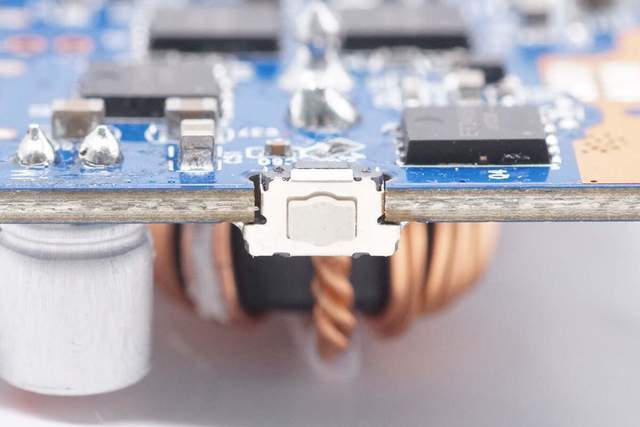

电源按键特写。

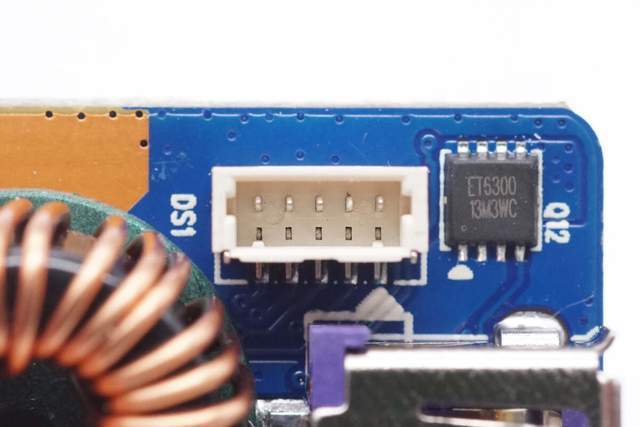

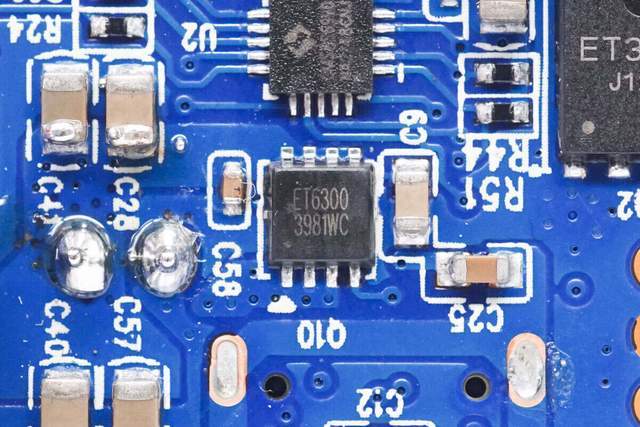

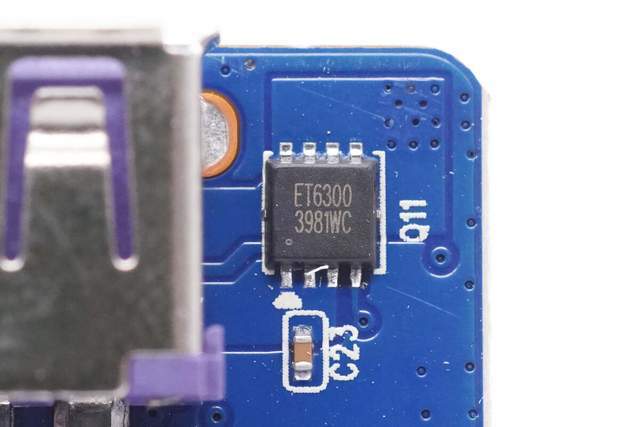

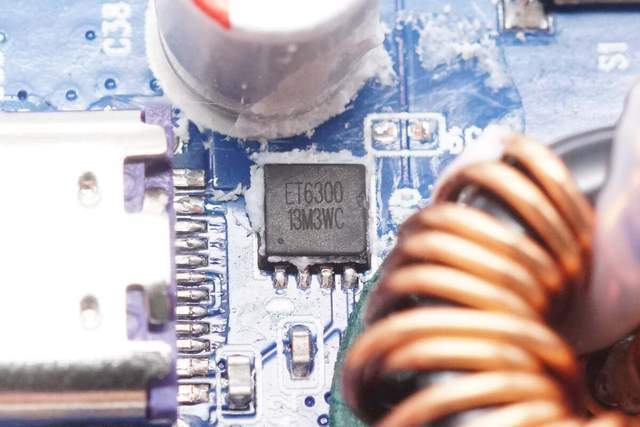

用于USB-C接口的VBUS开关管来自ETERNAL宜源科技，型号ET6300，NMOS，耐压30V，导阻7.9mΩ，选拔PDFN3333封装。
另一颗VBUS开关管型号探讨。
反差 telegram
慎重USB-A口的VBUS开关管型号探讨。
另一颗VBUS开关管型号探讨。

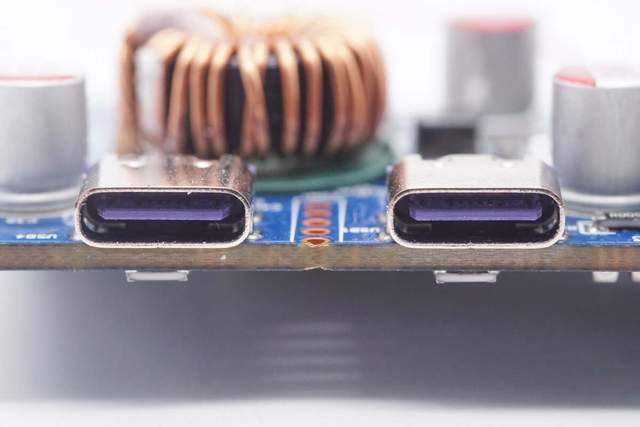

两个USB-C接口特写，过孔焊合固定，紫色胶芯不露铜。

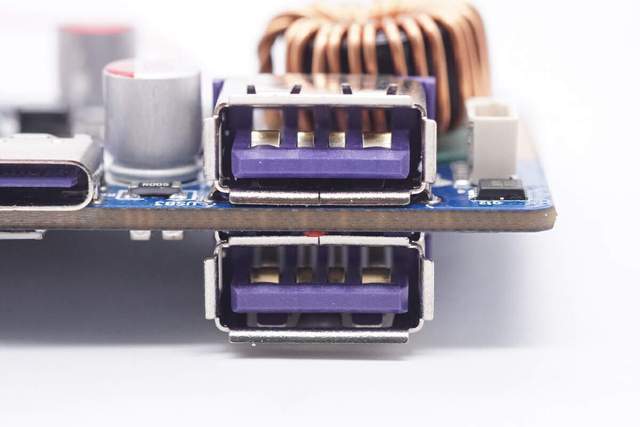

两个USB-A接口特写，紫色胶芯可见四个触点。

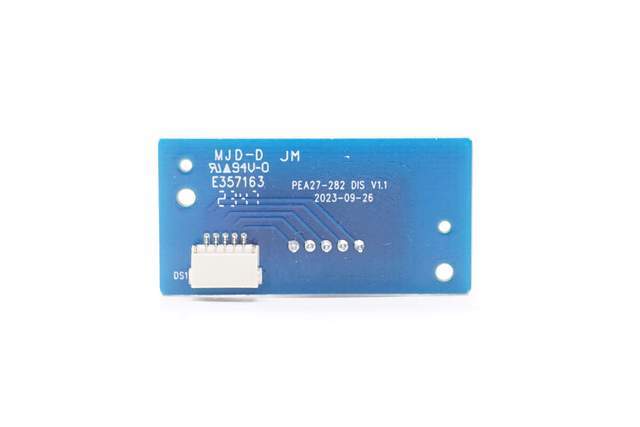

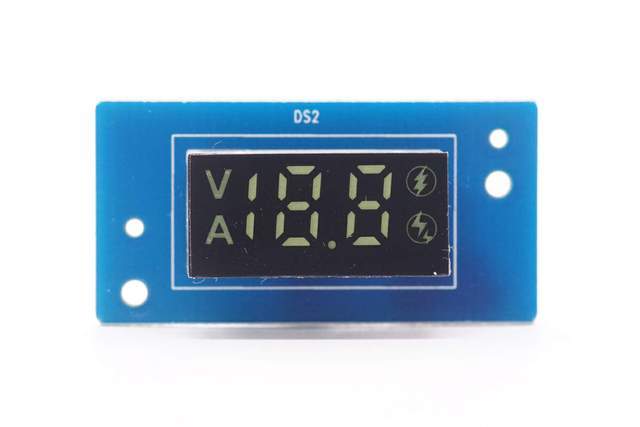

LED数码管焊在一块小板上，可高慢剩余电量、电流、电压等信息。

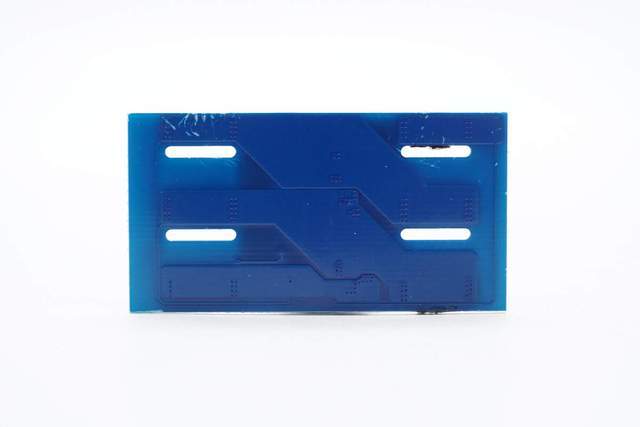

小板背面为贯串走线。
全部拆解罢了，来张全家福。
充电头网回想

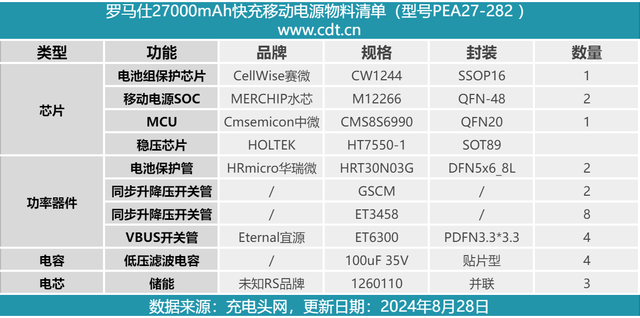

临了附上罗马仕27000mAh 快充出动电源中枢器件的物料清单，浅易全球查阅。
罗马仕27000mAh 快充出动电源外不雅大气，手感沉着，配备2C2A的USB接口，支握主流快充契约，其中双C口均支握双向PD 65W快充，双A口支握25W输出。其内置的三块9000mAh软包电芯，标称9000mAh，标称能量33.3Wh。三块并联使得出动电源的容量达到了27000mAh，续航才智惊东谈主，能给粗造5000mAh的手机充满5次以上。
充电头网通过拆解发现，出动电源贬责决议选拔了两颗水芯M12266芯片，M12266是一颗高集成度出动电源SOC，里面集成微处理器，同步升降压戒指器，快充契约戒指器，电板充放电看守等多个模块。电板保护芯片来自赛微，型号CW1244，为电板组提供多种保护。
此外男同 表情包，PCBA模块多处打胶加固，接缝处加铜露锡。此外电板组临近青稞纸绝缘、线圈及盖板等多处粘贴细海绵缓冲保护，举座作念工精细，安全留神也荒谬到位。
